Komplett in RadioScript erstelle Firmware für Display oder Browser. Quelltexte.

Das Radio mit dem Chip SI4732 und einem ESP32-S3, sowie einem farbigen Display 320x170 hat nun eine eigene Script-Sprache, die mit wenig Aufwand schnell Ergebnisse liefern kann. Programmiert wird über WiFi und im Browser. Ausgeführt und gespeichert werden die Scipte im Radio.

Es handelt sich um ein Werkzeug mit dem unter anderem einige Elemente der RTTY/CW-Firmware erstellt und getestet wurden. Werkzeuge können nützlich sein, aber in falschen Händen auch Schaden anrichten.

Die Sprache wird auf dieselbe Art und Weise wie jede Firmware zum Radio hochgeladen und steht dann über WiFi - zunächst mit eigenem Hot Spot oder AP - bereit. Zur Programmierung wird eine gute WiFi-Verbindung benötigt. Neben einer grafischen Firmware lassen sich auch nur im Browser Radio-Oberflächen erstellen. Wegen CSS- und JavaScript-Unterstützung sind die Möglichkeiten fast unbegrenzt.

Es ist ein Interpreter und erlaubt dadurch sehr schnelle Umlaufzeiten (Programmänderung > Ergebnis). Interpreter wie JavaScript oder Python brauchen ebenfalls keine Compiler. Diese beiden Sprachen sind in 2025 überall, wobei JavaScript im Browser des Anwenders läuft. Über die serielle Schnittstelle steht der gesamte Befehlssatz dieser espRadioScript32-Sprache zur Verfügung, wenn kein Programm ausgeführt wird

---

Übersicht

---

Diese Software ist ein Werkzeug für verschiedene Mikrocontroller und unterstützt das ATS-Mini-Radio mit dem SI4732 und ESP32-S3 LILY in dieser Erweiterung/Anpassung. Es diente hier u. a. zum schnellen Test neuer Firmware-Funktionen, sowie Display Layouts. Die Terminal-Darstellung der Decoder, die AFC-Anzeige entstand auf diese Weise durch die schnelle Untersuchung der sogenannten Properties des SI4732 unter Umgehung der SI4735-Bibliothek Vorgaben.

Um das Radio einzuschalten und die Frequenz 104.2 MHz einzustellen reicht eine einzige Zeile:

RX 104.2

Das funktioniert in AM genauso mit z. B. RX 6085. Mit Volume 60 wird das Radio laut. Diese Sprache setzt eine gute WiFi-Verbindung voraus. Einige ATS-Mini-Radios mit ESP32-S3-Wroom besitzen keine WiFi-Antenne, sondern nur einen Antennenanschluss. Dort sollte zwingend eine Antenne angebracht werden, damit die Kommunikation zwischen Browser und Radio frustfrei bei der Programmierung funktioniert.

---

Prinzip

---

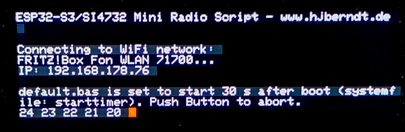

Wie jede Firmware wird diese Sprache zum Radio als Binärdatei *.bin hochgeladen. Der Interpreter im Radio baut dann zunächst einen eigenen Hot Spot oder AP auf und gibt dies auf seinem Display bekannt. Ein PC, Tablet oder Smartphone verbindet sein WLAN nun mit diesem AP und gibt im Browser die angegebene IP an. Damit kann zunächst ohne Router und Internet das Radio programmiert werden. Weitere Ausführungen findet man unter espScript32 und in der Referenz zur Radio-Erweiterung.

Die Arbeitsweise hat nun folgenden Ablauf:

1. EDIT aufrufen, um das aktuelle Programm anzuzeigen
2. Unter einem neuen Namen abspeichern mit Save
3. Alles markieren (Strg+A) und Löschen (Entf)
4. Das neue Programm erstellen oder einfügen
5. Mit Save die Änderungen IM Radio speichern
6. Mit RUN das gespeicherte Programm im Radio ausführen

Der Browser zeigt nun eine Seite mit der Programmausgabe (falls Ausgaben vorhanden). Solange dieses Fenster aktiv ist, besteht ein ständiger schneller Austausch zwischen Browser und Radio über sogenannte Web-Sockets. Diese setzen eine stabile WLAN-Verbindung voraus, ohne die das System nicht funktioniert. Ist keine Browserausgabe erforderlich, so kann das Fenster geschlossen werden und das Programm wird im Radio autark abgearbeitet.

Um einen Eindruck der WLAN-Stärken zu erhalten kann das folgende Listing dienen. Es scannt alle 5 Sekunden die vorhandenen Netzwerke und gibt deren Stärke im Browser an:

Timer 5000,[tm]
wPrint "Scanning Wifi..."

[tm]
n = wifi.scan()
Cls
Print "Networks found: " & n
For i = 1 To n
Print i & ". " & wifi.ssid(i) & " and " & wifi.rssi(i) & " dB"
Next i
Wait

___

Der eigene Router sollte mindestens im 60er Bereich liegen!

Wer sofort die Ergebnisse auf das Display geben möchte -, hier die TFT-Version:

' WiFi-Scanner Mini Radio
' Strongest is last
LF = chr(10)

[tm]
Timer 0
tty "Scanne Wifi..." & LF
n = wifi.scan()
tty "Netzwerke im Bereich: " & n & LF
for i = n to 1 step -1
tty i & ". " & wifi.ssid(i) & " mit " & wifi.rssi(i) & " dB" & LF
delay 3
next i
tty "------------------------------------------" & LF
tty n & " Netzwerke gefunden."
tty LF & "------------------------------------------" & LF
Timer 5000,[tm]
Wait

---

RadioScript - Beispiele im Klartext

---

Diese Sprache ist an anderer Stelle für den ESP8266, RP2040 und ESP32 beschrieben. Alle Erweiterungen basieren auf dem Original von mmiscool mit seinem Quelltext auf Github.

Es folgen einige Beispiele, die als Text kopiert und eingefügt werden können. Dazu klickt man auf den Link wodurch das Listing als Klartext angezeigt wird. Mit den folgenden Schritten wird das entsprechende Script dann zur Ausführung gebracht:

1. Alles markieren (Strg+A) und kopieren (Strg+C)
2. In der Programmierumgebung Edit ein nicht vorhandenes Programm öffnen (test)
3. Kopiertes Listing einfügen (Strg+V)
4. Programm mit Save im Radio speichern (wichtig)
5. Programm mit Run starten

Die speziellen Mini-Radio-Befehle und Funktionen sind in der Referenz zu esp32Script angehängt. Zuviele HTML-Elemente (Buttons usw.) können den Programmlauf erschweren. Eine schlechte WiFi-Verbindung zur Programmierzeit verursacht unkontrollierte Hänger!

Beispiele: ATS-Hardware ohne Radio (LILY-Board)

• Blink Display-Hintergrund
  • Blink1 Loop
  • Blink2 Goto
  • Blink3 Timer
• Hintergrund-Helligkeit
  • BacklightSlider
• Encoder Push-Button
  • Encoder0Push
• Rotary Encoder via Polling
  • Encoder1PollTimer
  • Encoder2PollCounter
• Rotary Encoder via Interrupts
  • Encoder2TFTCounter
• TFT-Blink: Gelber Kreis als Blinker
  • Kurzes Display Beispiel
• Grafik-Demo
  • Bekannte Display Demo, umgesetzt für diese Sprache

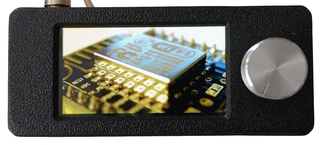

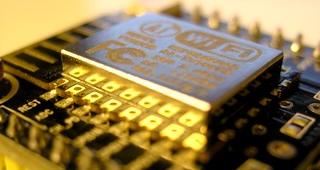

  • Bilderrahmen: Sollte einmal das Radio nicht mehr funktionieren, weil Chip und Encoder überbeansprucht worden sind, so lassen sich auf dem Display im ESP gespeicherte Fotos anzeigen. Hier ein entsprechend zugeschnittenes 320x170 Bild als JPG-Datei. Dies muss über das File-Menü und Upload zuerst zum Radio hochgeladen werden! Man findet es danach unter /uploads/esp320x170.jpg.


• WiFi Stärke vom Router anzeigen im Browser mit meter-Element
  • WiFi-Test (nur RadioScript)
• Radio anschalten
  • Simple1Radio
• Frequenz und Lautstärke
  • Simple2Radio
  • Simple3Radio Buttons & Input
• Scanner-Radio
  • Simple4Radio Scanner mit DX
• RDS Station und Text
  • Simple5Radio Scanner & RDS
• Stereo, Verkehr und Durchsage
  • Simple6Radio
• CSS-Spielerei
  • Magisches Band
  • Vertikaler Schieber

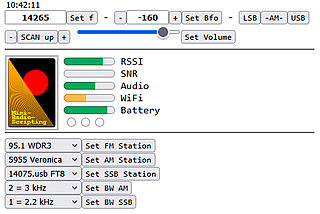

• Obiges Browser-Scanner-Radio für FM/AM mit Anzeigen und Tasten
  • BrowserRadio
  • BrowserRadio mit JS-Logo
• Sehr schneller RSSI-Schreiber als JavaScript im Programm
  • mit Internetanbindung für schnelles WLAN
  • ohne Internetanbindung
  • mit Internet logarithmisch

Beispiele: Radio und TFT-Display ohne Browserausgaben

• TTY-Radiotext
  • Radiotext auf TFT-Display für einen RSD-Sender
  • Radiotext auf Display mit Senderwechsel über Button
  • TFT-Radiotext, Interrupt, Push, Rotate, Station Volume
  • TFT_Radiotext mit FM-Scan für mobilen Einsatz

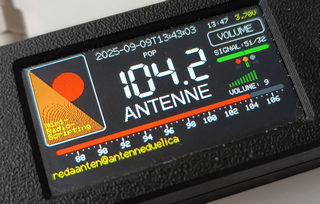

• FM-Radio Firmware Display
  • Komplettes FM-Radio (obige Darstellung) mit Volume, Light, Tune, Scan und Freq-Umschaltung per Button. Dieses Programm kann als default.bas abgespeichert werden, um in den Optionen den Autostart zu ermöglichen. Ein guter Encoder ist Voraussetzung...

Beispiele: Low Level Radio

• Verstärker einschalten und Radio-Chip finden
  • LowLevel1RadioAmpI2c
• Chip-Abfrage über Command & Response
  • LowLevel2ChipInfoCMD
• Lautstärke über Properties (Peek & Poke)
  • LowLevel3PeekPokeVolume

Beispiele: SSB

• Kurze SSB Programme
  • SSB1Test
  • SSBTestBFO
• Browser Radio mit Properties und Dropdown-Listen. Ein umfangreiches Beispiel für alle drei Betriebs-Modi. Verwendet CSS und HTML und funktioniert nur mit schellen Browsern. Verwendet den Watchdog-Befehl, um als default bei einem Crash wieder zu starten!
  • SSBRadio
  • SSBRadio mit großer Schrift und Programmspeicher

Beispiel: Internet und JavaScript

Ist das Radio per Router auch mit dem Internet verbunden, so ergeben sich viele neue Möglichkeiten. Als Beispiel wird das Browser-Radio mit der großen Schrift mit einer ad hoc Internet-Recherche erweitert.

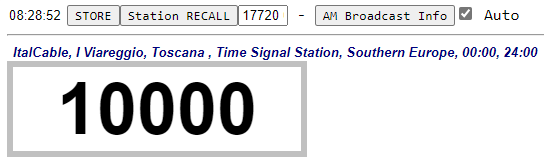

An der Stelle des RDS-Radiotextes sollen im AM-Betrieb Angaben zum eingestellten Rundfunk-Sender über die eingestellte Frequenz auf Knopfdruck erfolgen. Auf Wunsch ist die Suche im Netz auch automatisch nach einer Frequenzänderung möglich, wodurch ein Scan in den Rundfunkbändern sehr viel mehr Vergnügen bereitet.

Diese Erweiterung zeigt das Zusammenwirken dieser Scriptsprache mit JavaScript und HTML. Während das Radio die Frequenz vorgibt, sucht eine JavaScript-Routine im Netz nach den Informationen, die dann wiederum per JavaScript den RadioScript-Elementen zugänglich gemacht werden.

• Browser-Radio mit großer Schrift, Programmspeicher und Internetsuche und erforderliche JavaScript-Datei für den Upload

Diese Variante benötigt die angegebene JavaScript-Datei (Link speichern unter...) mit dem Namen loadFreq.js im /uploads-Verzeichnis. Über das Menü File und Upload a File kann man diese Datei über die Dateiauswahl aufrufen und mit Upload hochladen. Sie wird dann vom Programm mit der Zeile javascript "loadFreq.js" eingebunden (ohne /uploads) und später die darin enthaltene Funktion mit jscall "loadFrequency()" aufgerufen.
Das Einbinden über html-Anweisungen führt vermutlich aufgrund eines Konflikts der Syntax in der Funktion und der html-Kommando-Einbindung zu Problemen. Die Suche verwendet den Begriff "Europe" als Zielumgebung-Vorgabe,

Die sonst selten verwendeten Anweisungen JavaScript und JsCall kommen hier zum Einsatz.
