Wetterkarten mobil aus dem Mini-Radio

WeatherFax in nativer Auflösung und Automatik-Betrieb

Die Kurzwelle liefert auch heute noch aktuelle Wetterbilder. In Mittel-Europa sind am Tage die beiden Stationen Pinneberg und Northwich meist klar zu empfangen.

Der 320x170 Bildschirm des Mini-Radios und die native Fax-Auflösung von meist 576 × 720 Pixel passen nicht ganz zusammen. Mit einem Android-Smartphone lassen sich solche Bilder aber dekodieren, anzeigen und laufend speichern - und das auch ohne Mikrofon.

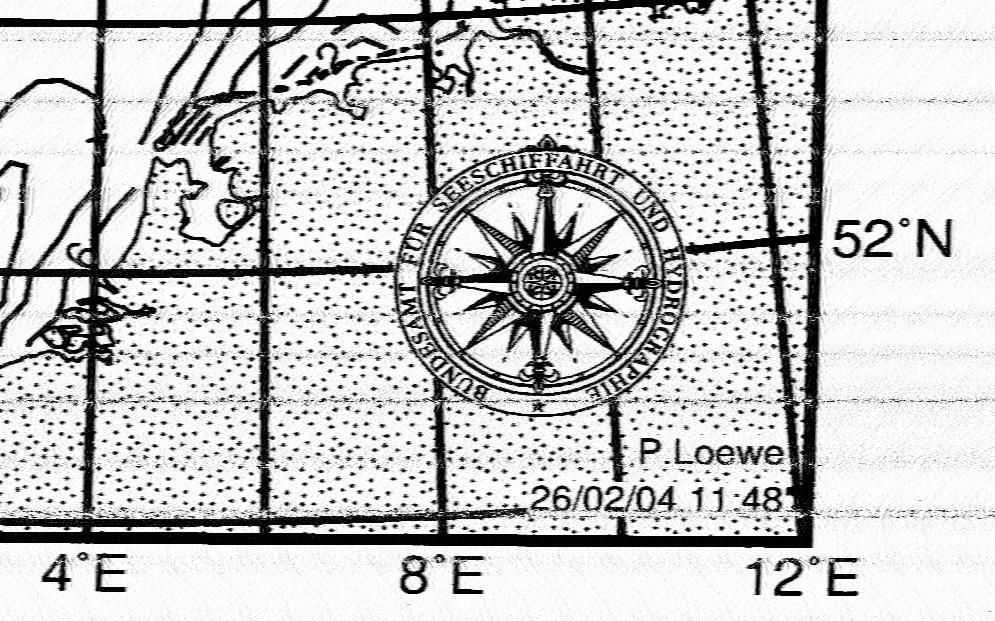

Vergrößerung des Bildes 1:1

Das Mini-Radio ist auf 7878.200 USB abgestimmt.

Um auf einfachstem Weg diese Abstimmung am Mini-Radio mit der Firmware von dieser Homepage zu erhalten, dienen folgende Schritte.

Radio einschalten
Menü: Stations und Klick, um einen Sender in AM einzustellen
Menü: Mode und auf USB oder LSB wechseln mit Klick
Menü: ETM Klick stellt einige SSB-Frequenzen ein und wechselt nach TUNE-ETM
Am Drehknopf rechts bis 7878 drehen (E07)

Nun ist möglicherweise ein Ton mit 2000 kHz hörbar, oder es erfolgt gerade eine Übertragung.

Dekodieren über Lautsprecher und Mikrofon

Einen ersten Eindruck erhält man mit der Tonübertragung zwischen Radio-Lautsprecher und Mikrofon des Smartphones oder Tablet. Dazu installiert man die APP HF WeatherFax, die in der Version 1.11 allen Anforderungen gerecht wird.

Der Nachteil dieses Verfahrens ist der Lärm des Datenstroms in meist unangenehmen Tonhöhen und die Störanfälligkeit durch Fremdgeräusche im Raum. Man könnte mit schallisolierenden Maßnahmen die Problematik etwas mildern

Dekodieren direkt über Ohrhörer-Buchsen

Mit einem TRSS-Splitter kann ein externes Mikrofon an einem mobilen Gerät (Tablet/Phone) betrieben werden. Ein 3,5 mm Klinkenkabel verbindet dann das Mini-Radio über die Ear-Buchse mit dem Mikrofonanschluss des Splitters. Auf diesem Weg erfolgt eine direkte Verbindung ohne störende Umgebungsgeräusche. Vor allen Dingen ist die Dekodierung stumm - stört also nicht die Umgebung. Das Ergebnis sind saubere Bilder.

Das mobile Gerät erkennt ein externes Mikrofon durch elektronische Überprüfung der Buchse. Es ist daher sinnvoll das Phone erst an den Splitter anzuschließen, wenn am andern Ende des Kabels das Radio schon verbunden ist. Auch kann es einen Unterschied machen, ob die APP vor oder nach der Verbindung gestartet wird.

Durch diese Maßnahme laufen auch große Bilder mit wenigen Störungen ein und sorgen für gute Erkennbarkeit

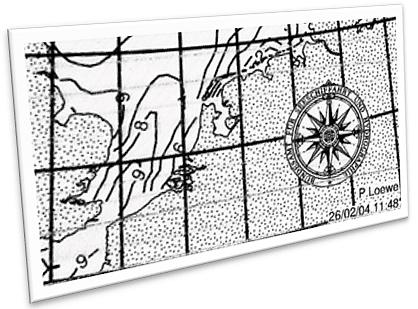

Das nebenstehende HF WeatherFax-Bild aus dem Mini-Radio kann per Klick auf das eigene Gerät geladen/betrachtet werden und verdeutlicht, dass ein 320x170 Pixel-Display nicht ideal für Wetterfax ist und eigentlich nicht einmal als Spielerei überzeugen kann.
